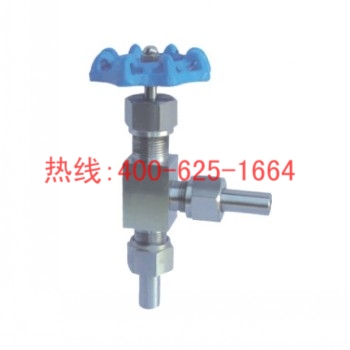

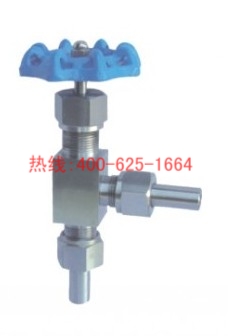

J24W/H外螺紋角式針型閥的廠家
J24W/H外螺紋角式針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。材質有：(鍛鋼A105 F11 F22)、不銹鋼、304、316、304L、316L等。閥門規格:DN3-DN50。壓力:1.0-60Mpa(10000PSI) , 驅動方式 : 手動。 標準：國標、美標。應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。一、J24W J24H J24Y角式針型閥 外螺紋角式截止閥主要零件材料零件名稱Part name閥桿、閥蓋Body 、Bonnet閥桿、閥瓣Stem、Disc填料PackingJ24W-160P-DN3鉻鎳不銹鋼Cr. Ni Stainless steel鉻鎳不銹鋼Cr. Ni Stainless steel聚四乙稀，柔性石墨PTFE，Soft graphiteJ24W-320P-DN6優質碳鋼High grade carbon steel鉻，鎳不銹鋼Cr. Ni Stainless steel聚四乙稀，柔性石墨PTFE，Soft graphite二、J24W J24H J24Y角式針型閥 外螺紋角式截止閥主要性能規范型號Type公稱壓力PN Mpa試驗壓力PSMpa_Test pressure工作壓力Mpa Working pressure工作溫度OC Working temps.適用介質Applicable medium殼體Shell密封液Seal密封氣SealJ24W-160P-DN316.024.017.60.616.0P≤540OC液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.J24W-320P-DN632.048.035.20.632.0C≤425 OC三、J24W J24H J24Y角式針型閥 外螺紋角式截止閥主要外形及連接尺寸型號Type公稱直徑DN(mm)尺寸 Dimension重量kgWeightL1DoHH1DD1J24W-160P-DN3380651591681431.0J24W-320P-DN6680651591681461.0
外螺紋角式針型閥主要零件材料Materials for main parts零件名稱Part name閥體、閥蓋Body,Bonnet閥桿、閥瓣Stem,Disc填料PackingJ24W-160P-DN3鉻鎳不銹鋼Cr.Ni Stainless steel不銹鋼Stainliess steel聚四乙稀、柔性石墨PTEF,Soft graphiteJ24W-320P-DN6優質碳鋼High grade carbon steel鉻鎳不銹鋼Cr.Ni Stainliss steel聚四乙稀、柔性石墨PTEF,Soft graphite主要性能規范Chief property and specifieation型號Type公稱壓力(MPa)Nominal pressure試驗壓力PS(MPa)Test pressure工作壓力(MPa)Working pressure工作溫度(℃)Working temperature適用介質Applicable mediun殼體Shell密封（液）Seal密封（氣）SealJ24W-160P-DN316.024.017.60.616.0P≤200℃液化石油氣水、油品等Petroleun gas Water,Oil etc.J24W-320P-DN632.048.035.20.632.0C≤425℃主要外形及連接尺寸Main external and connecting dimensions(mm)型號Type公稱直徑DN(mm)Nominaldameter尺寸Dimensions重量(Kg)WeightL1DoD2HH1D1J24W-160P-DN3380651591701431.0J24W-320P-DN6680651591701461.0
